井内测试桩是油气田、市政管网等工程中用于监测地下管道(如输油、输气管道)阴极保护状态的重要设施,通常安装在管道沿线的地面或井下,用于测量管道电位、电流等参数,评估防腐效果并排查故障。以下从功能、结构、应用场景、测试方法等方面详细解析:
一、核心功能1.阴极保护监测
1.测量管道的保护电位(如自然电位、通 / 断电电位),判断阴极保护系统(如牺牲阳极、强制电流阴极保护)是否有效,确保管道免受电化学腐蚀。
2.监测杂散电流(如附近高压电缆、电气化铁路引发的异常电流)对管道的影响,预防杂散电流腐蚀。
2.故障排查与维护
1.通过测试桩连接检测设备(如万用表、电位记录仪),快速定位管道防腐层破损点、阳极地床失效等问题。
2.记录历史数据,为管道防腐维护提供依据(如定期测试频率:每季度或半年一次)。
二、结构与分类1. 典型结构测试桩通常由桩体、测试导线、接线端子、标识牌等组成:

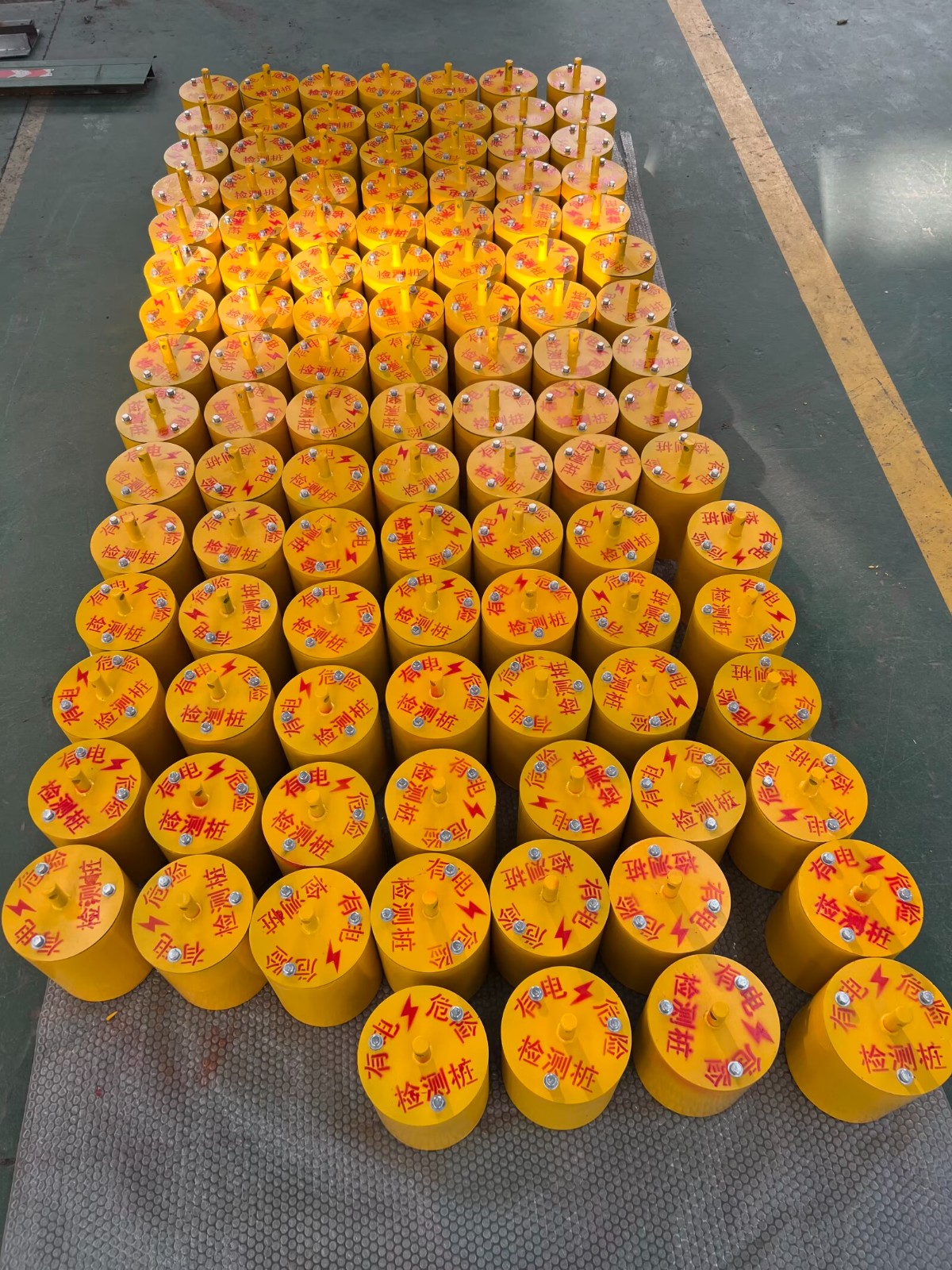

·桩体:采用钢管、铸铁或复合材料,高度一般为 0.5-1.5 米,表面喷涂警示色(如黄色)并标注 “阴极保护测试桩” 字样。
·测试导线:内部连接管道和桩体端子,导线材质为铜或铜合金,确保导电性和耐腐蚀性。
·接线端子:用于外接检测设备,分为电位测试端子(测量管道电位)和电流测试端子(测量保护电流)。
·标识牌:标注桩号、管道名称、测试项目、维护单位等信息。
2. 分类方式分类标准
类型
特点与应用场景
安装位置
地面测试桩
直接安装在地面,便于检测人员操作,适用于开阔区域。
井内测试桩(井下型)
埋设于地下井室中(如混凝土井、PVC 井),防碰撞、防破坏,适用于农田、道路旁等易受人为干扰的区域。
功能
电位测试桩
仅用于测量电位(如管道自然电位、保护电位)。
电流测试桩
用于测量保护电流、杂散电流。
牺牲阳极测试桩
连接牺牲阳极与管道,监测阳极工作状态。
适用管道类型
输油管道测试桩
针对原油、成品油管道设计,耐油腐蚀。
输气管道测试桩
适用于天然气、煤气管道,需考虑防静电设计。
三、井内测试桩的优势相较于地面测试桩,井内测试桩更适用于以下场景:
1.高人为干扰区域
·如城市道路、农田、工业园区,避免测试桩被车辆碰撞或人为破坏(如误拆端子、损坏桩体)。
2.环境敏感区域
·沼泽、水域附近,井室结构可防水、防泥沙淤积,保护内部端子和导线。
3.美观与隐蔽需求
·城市景观带、文物保护区等对地面设施美观要求高的区域,测试井可隐藏于绿化带或人行道下。
四、主要应用场景1.油气田管道系统
·场景:原油集输管道、天然气长输管线、海底管道登陆段。
·作用:监测管道阴极保护电位,确保管道在土壤、海水等腐蚀环境下的安全运行,预防泄漏事故。
2.市政管网
·场景:自来水管道、燃气管道(如 PE 管道与钢管连接处)。
·作用:测试钢管的保护电位,评估防腐层完整性,防止城市管网因腐蚀引发爆管或燃气泄漏。
3.化工与石化管道
·场景:化工原料输送管道、酸碱介质管道。
·作用:结合腐蚀性环境特点,定期测试电位,优化阴极保护参数(如调整牺牲阳极数量或强制电流输出)。
五、测试方法与操作流程1. 常用测试项目测试项目
仪器
操作要点
管道自然电位
万用表(毫伏档)
断开阴极保护电源,测量管道与参比电极(如 Cu/CuSO₄电极)之间的电位差。
保护电位(通 / 断电)
电位记录仪
接通阴极保护电源,测量通电时的保护电位;断开电源后,测量瞬间断电电位(消除 IR 降影响)。
保护电流
钳形电流表
使用电流钳夹在管道上,测量阴极保护系统输出的电流值。
杂散电流
直流电位梯度仪
沿管道走向测量地表电位梯度,定位杂散电流干扰源。
2. 操作步骤1.打开井内测试桩的井盖,清理井内杂物(如积水、泥沙)。
2.将参比电极放置在测试桩附近的土壤中,确保与土壤接触良好。
3.用测试线连接桩体端子与检测仪器,按照仪器说明书读取数据。
4.记录测试时间、桩号、电位 / 电流值,并与标准值对比(如保护电位需满足 - 0.85V 至 - 1.5V 的范围)。
5.发现异常数据时(如电位偏正、电流突然增大),需进一步排查管道防腐层破损点或阳极失效问题。
六、维护与注意事项1.定期巡检
·每季度检查井盖是否完好、井内是否积水,端子是否松动、氧化(可用砂纸打磨氧化层)。
·每年测试导线绝缘电阻,避免导线老化破损导致测试失效。
2.安全规范
·测试时穿戴绝缘手套,避免接触带电部件(如强制电流阴极保护系统可能存在电压)。
·在燃气管道测试桩附近禁止使用明火或产生火花的工具,防止泄漏燃气引发爆炸。
3.数据归档
·建立测试档案,记录历史数据趋势,如电位逐年偏正可能预示防腐层老化需修复。
井内测试桩是地下管道防腐监测的 “神经末梢”,通过隐蔽安装和专业测试,实现了对管道阴极保护状态的长期、可靠监控。在油气、市政等领域,合理布局测试桩并规范测试流程,可有效延长管道使用寿命,降低腐蚀泄漏风险,保障基础设施安全运行。
