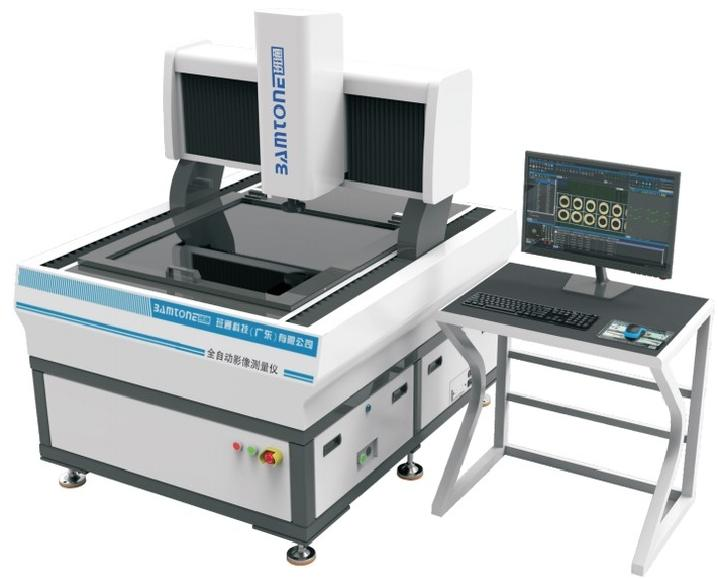

产品用途 Product Use
全自动影像测量仪能地检测各种工件的轮廓和表面形状及尺寸、角度和位置。特别适用于PCB 板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业。
产品特点及参数 Product Features And Parameters
◆可测量特征多，如点、线、圆、孤、椭圆、矩形、组合测量、中心点构造、交点构造、线构造、圆构造、角度独有的专利比对定位功能，产品随意摆放软件自动补构造等。可以测量各种复杂图形包括曲线。
◆视频放大倍率:34-220X 显示分辨率:0.0005mm。
◆独有的专利比对定位功能，产品随意摆放软件自动补正产品位置，测量过程自动修正产品位置偏差。
◆可做多种形位公差测试，检测圆形物体的圆度、直线度弧度，以及平面度检测等。
◆配大视场测量，可以快速找到产品位置，采用边拍照后测量的软件算法，比常规的二次元测量速度提升2倍。
◆测量精度:X.Y≤(2.5+L/200)um;Y≤(3+L/200)um(增加测高激光头的情况下)。
◆可导入CAD图纸直接进入程序测量，可自动与图纸进行比对。
◆台面尺寸大小:常规600*500mm;700*600mm;800*700mm;可根据客户需求定制。
◆专业3D自动测量软件。软件有定制EXCEL报表功能。可定制MES对接。
◆高精度英国进口光栅尺，分辩率0.0005 mm。
